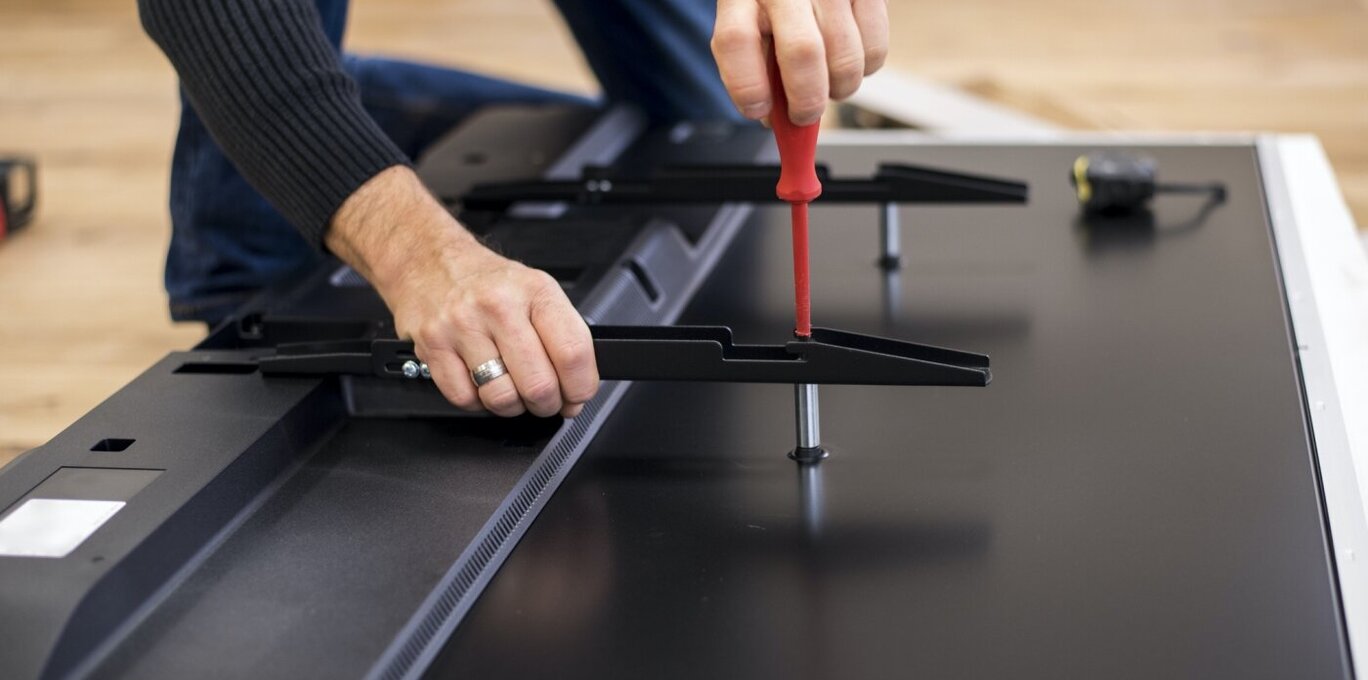

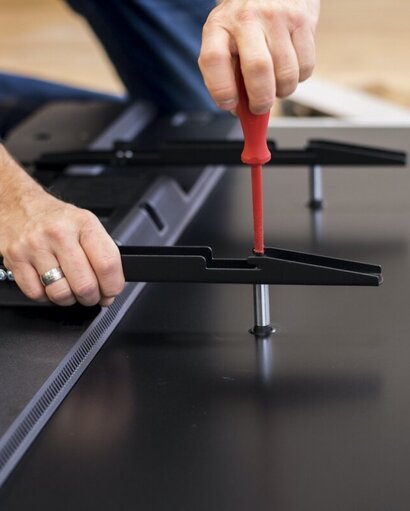

Einen Fernseher mit fester Wandhalterung montieren

Wandhalterungen gibt es in drei verschiedenen Arten:

• Feste Wandhalterung
• Drehbare Wandhalterung
• Kippbare Wandhalterung

Verwenden Sie eine dreh- und kippbare Wandhalterung? Schauen Sie sich dann diese Tipps & Tricks an.

Worauf müssen Sie beim Erwerb einer Fernseh-Halterung achten?
Es ist wichtig, eine Halterung zu wählen, die zu  Maßen und Gewicht des Fernsehers passt. Für die Montage an einer Massivwand ist es wichtig, eine Halterung mit genügend Befestigungspunkten zu wählen, damit die auf die Befestigungspunkte einwirkenden Kräfte gut verteilt werden. Die Halterung hat oft eine rechteckige Form, mit mindestens zwei Befestigungspunkten an der Ober- und zwei weiteren an der Unterseite. Arbeiten Sie mit einer Hohlwand? Lesen Sie sich dann diese Tipps & Tricks durch.

Bei einer festen Wandhalterung richten sich die auf die Befestigungspunkte einwirkenden Kräfte meist nach unten. Bei einer dreh- und kippbaren Wandhalterung entsteht außerdem eine Hebelwirkung,wodurch sich die Befestigung noch ein wenig kompliziert. Bei einer festen Wandhalterung ist das nicht der Fall.

Ein Beispiel
Angenommen, Fernseher und Wandhalterung wiegen zusammen ungefähr 27 kg. Befestigen Sie die Wandhalterung an der Oberseite mit zwei Alligator-Dübel mit Flansch AF8. Dasselbe machen Sie auch an der Unterseite der Halterung. So werden die nach unten gerichteten Kräfte gut über die Gesamtbreite der Halterung und der Gipskartonplatte verteilt. Die Befestigungspunkte an der Unterseite tragen allerdings weniger zur Kräfteverteilung bei und werden daher in unserer Berechnung nicht mit berücksichtigt.

Fernseher + Wandhalterung                 27 kg
max. kritisches Gewicht für AF8
in Porenbeton G4                                134 kg*
Industriestandard ¼ des
max. kritischen Gewichts                   33,5 kg
Zwei Befestigungspunkte
(27 ÷ 2) pro Dübel                              13,5 kg

*Durchschnittswert aus fünf Versuchen


Der Alligator AF8 wurde in Porenbeton G4 getestet. Schauen Sie für anderes Baumaterial beim Alligator AF8 direkt nach. Das durchschnittliche Gewicht, das bei fünf Tests in Porenbeton eine so hohe Zugkraft ergibt, dass der Dübel aus der Wand gezogen wird, beträgt 134 kg. In diesem Beispiel verteilt sich die gesamte Zugkraft auf zwei Befestigungspunkte und entspricht: 27 ÷ 2 = fast 14 kg. Die Montage ist also sicher. Auch wenn wir den Industriestandard von ¼ der maximalen durchschnittlichen Zugkraft berücksichtigen.

Stützt sich jemand gegen den Fernseher? Beispielsweise beim Saubermachen. Dann wirken zusätzliche Kräfte auf die Befestigungspunkte ein. Bei einer 20 kg entsprechenden Zusatzkraft verändert sich das Gewicht des Fernsehers in unserem Beispiel von 27 kg zu 47 kg. In diesem Fall entspricht die neue Gesamt-Zugkraft: 47 ÷ 2 = fast 24 kg. Auch das ist ein Wert, den Porenbeton in Kombination mit den Toggler Alligator® Dübeln sicher tragen kann.


Haben Sie sich entschieden? Dann brauchen Sie auf alle Fälle Folgendes:

• Geeignete Wandhalterung
• 4 x Toggler Alligator-Dübel mit Flansch AF8
• 4 x Vollgewindeschrauben ø 4,5 mm x 50 mm
• Kreuzkopf-Schraubenzieher oder Bohrschrauber
• Bohrstück ø 8 mm
• Bohrmaschine
• Hammer
• Rollmaßband
• Wasserwaage
• Bleistift
