Massivwand

Einen Fernseher mit dreh- und kippbarer Wandhalterung montieren

Möchten Sie einen Fernseher sicher und stabil befestigen? Hängen Sie ihn dann an einer Wandhalterung auf. Wir verraten Ihnen alles über die verschiedenen Typen von Wandhalterungen, wie man die Kräfte an den Befestigungspunkten berechnet und worauf Sie beim Kauf einer dreh- und kippbaren Wandhalterung achten müssen. So montieren Sie den Fernseher stabil an einer Wand, zum Beispiel aus Porenbeton.
Home Einen Fernseher mit dreh- und kippbarer Wandhalterung montieren

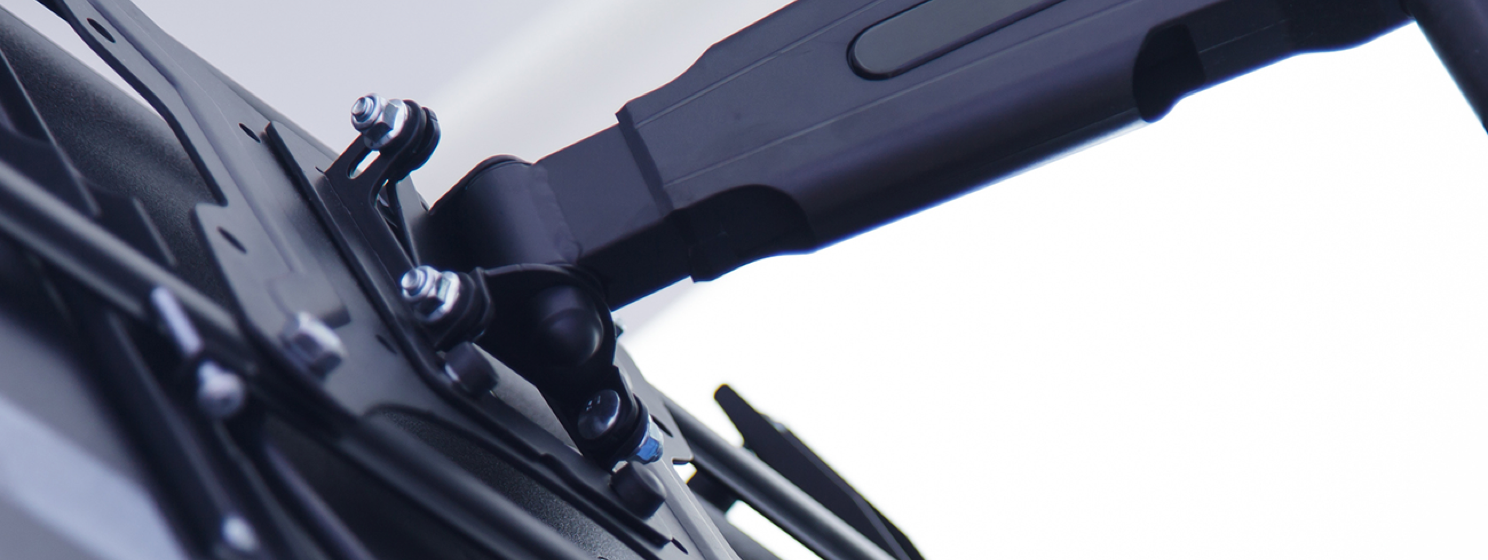

Die richtige Wandhalterung auswählen

 Wandhalterungen gibt es in drei verschiedenen Arten:

  • Feste Wandhalterung
  • Drehbare Wandhalterung
  • Kippbare Wandhalterung

Verwenden Sie eine feste Wandhalterung? Schauen Sie sich dann diese Tipps & Tricks an.

Worauf müssen Sie beim Erwerb einer Fernseh-Halterung achten?

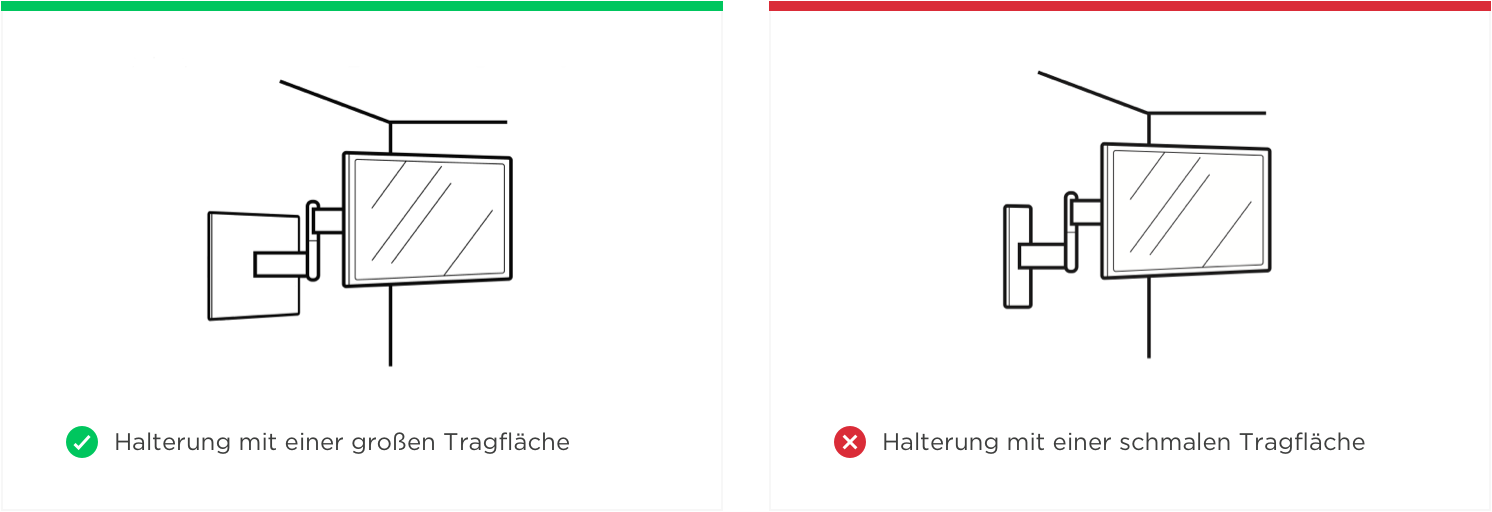

Es ist wichtig, eine Halterung zu wählen, die zu  Maßen und Gewicht des Fernsehers passt. Für die Montage an einer Massivwand ist es wichtig, eine Halterung mit einer großen Tragfläche zu wählen, damit die auf die Befestigungspunkte einwirkenden Kräfte gut verteilt werden. Bei einer dreh- und kippbaren Wandhalterung ist das besonders wichtig. Arbeiten Sie mit einer Hohlwand? Lesen Sie sich dann diese Tipps & Tricks durch.



Berechnung der auf die Befestigungspunkte einwirkenden Kräfte

Bei einer dreh- und kippbaren Wandhalterung entsteht eine Hebelwirkung, wenn Sie den Fernseher von der Wand wegziehen. Dabei nehmen die Kräfte an den Befestigungspunkten enorm zu und das Risiko entsteht, dass die Hohlwand die Konstruktion nicht tragen kann. Zum Glück berechnen Sie mit dieser Formel selbst einfach die auf die Befestigungspunkte einwirkenden Kräfte. Wie Sie die Formel verwenden, sehen Sie in diesem Rechenbeispiel.

Gewicht Fernseher + Wandhalterung   20 kg
Länge Schwenkarm                              30 cm
Höhe Tragfläche*                                  20 cm

*vom höchsten Befestigungspunkt bis unterhalb der Tragfläche


Tip Tip!

Mit einem auf idealer Höhe montierten Gerät ist das Fernsehen am angenehmsten. Achten Sie darauf, dass Ihre Augenhöhe auf einer Linie ⅓ unterhalb des oberen Bildschirmrandes liegt. Die unteren ⅔ des Bildschirms liegen also unterhalb Ihrer Augenhöhe. Meistens muss man den Bildschirm dann niedriger aufhängen als ursprünglich gedacht.

Die Formel

Befestigen Sie die Wandhalterung an der Oberseite mit zwei Alligator-Dübeln. Wiederholen Sie das Gleiche an der Unterseite der Wandhalterung. So verteilt sich die Zugkraft über diese Dübel. Die Befestigungspunkte an der Unterseite tragen allerdings weniger zur Kräfteverteilung bei und werden daher in unserer Berechnung nicht mit berücksichtigt.

Der Alligator-Dübel mit Flansch AF8 wurde in Porenbeton G4 getestet. Schauen Sie für anderes Baumaterial beim Alligator AF8 direkt nach. Das durchschnittliche kritische Gewicht, das bei fünf Tests mit Porenbeton eine so hohe Zugkraft ergibt, dass der Dübel aus der Wand gezogen wird, beträgt 134 kg. In diesem Rechenbeispiel verteilt sich die gesamte Zugkraft über zwei Befestigungspunkte und entspricht 15 kg. Die Montage ist also sicher. Auch wenn wir den Industriestandard von ¼ des maximalen durchschnittlichen kritischen Gewichts berücksichtigen.

Stützt sich jemand gegen den Fernseher? Beispielsweise beim Saubermachen. Dann wirken zusätzliche Kräfte auf die Befestigungspunkte ein. Bei einer 20 kg entsprechenden Zusatzkraft verändert sich das Gewicht des Fernsehers in unserem Beispiel von 20 kg zu 40 kg. In diesem Fall verteilt sich die neue Gesamt-Zugkraft auf zwei Befestigungspunkte: 30 kg. Auch das ist ein Wert, bei dem der Fernseher sicher an der Wandhalterung montiert ist.


Tip Tip!

Lesen Sie sich, neben unseren Ratschlägen, auch immer die Anweisungen in der Montageanleitung des Lieferanten der Wandhalterung durch.

Schwerer Fernseher
Sind in Ihrer Situation die auf die Befestigungspunkte einwirkenden Kräfte zu groß, dann können Sie die folgenden Faktoren anpassen:

  • Wählen Sie eine Wandhalterung mit kürzerem Schwenkarm;
  • Wählen Sie eine Fernseh-Halterung mit höherer Tragfläche, damit die Kräfte besser verteilt werden;
  • Wählen Sie eine Fernseh-Halterung mit breiterer Tragfläche, um die Kräfte auf mehrere Befestigungspunkte zu verteilen;
  • Wählen Sie einen leichteren Fernseher.

Play
Video

Fernseher mit dreh- und kippbarer Wandhalterung - massivwand

Benötigtes Zubehör

Haben Sie sich entschieden? Dann brauchen Sie auf alle Fälle Folgendes:

  • Geeignete Wandhalterung
  • 8 x Toggler Alligator-Dübel mit Flansch AF8
  • 4 x Vollgewindeschrauben mit ø 6,0 mm x 60 mm
  • 4 x Ringe ø 6 mm
  • Bohrstück ø 8 mm
  • Bohrmaschine
  • Hammer
  • Rollmaßband
  • Wasserwaage
  • Bleistift
  • Kreuzschlitz-Schraubenzieher und Flachkopf-Schraubenzieher
